运行形式

      产品可根据用户的要求及用水量的大小进行一泵一罐、两泵一罐、两泵两罐、四泵三罐（两泵三罐）等不同设置，设置两台水泵的既可单独交替运行，也可并列运行，这样即延长了设备的使用寿命，又满足了用户的要求，确保供水及系统正常运行。

济宁变频定压补水装置

【定压补水机组】产品概述

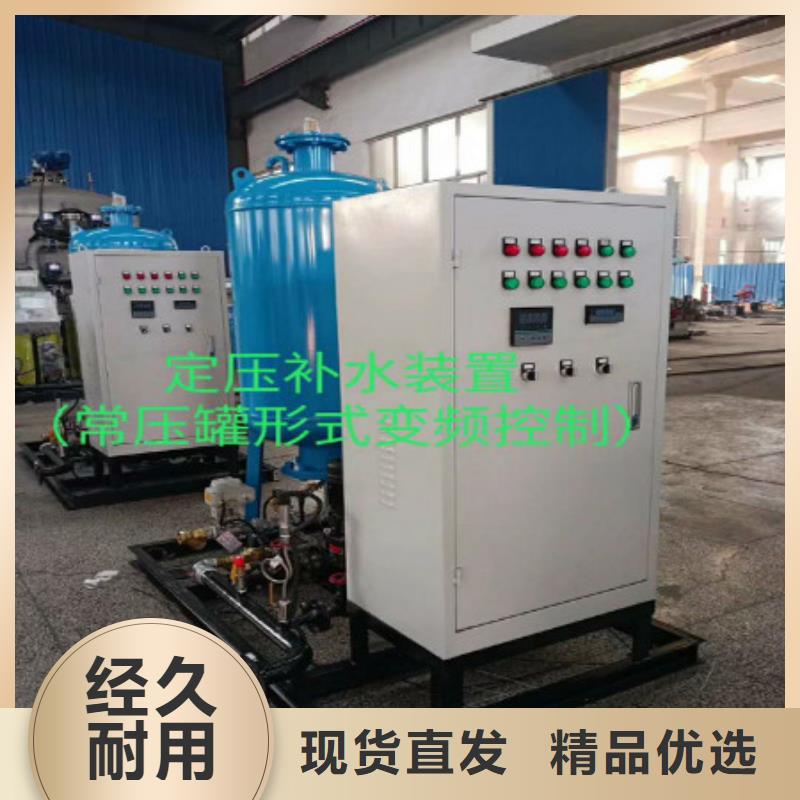

       囊式定压补水装置是一种稳压补水装置，广泛应用于空调、采暖系统，给水管网系统等，它可替代传统膨胀的水箱水罐，能减少泵的启动次数，可吸纳系统的部分水膨胀量，易于实现自动补水、自动排气、自动泄压和自动过压保护等。

【定压补水机组】工作原理

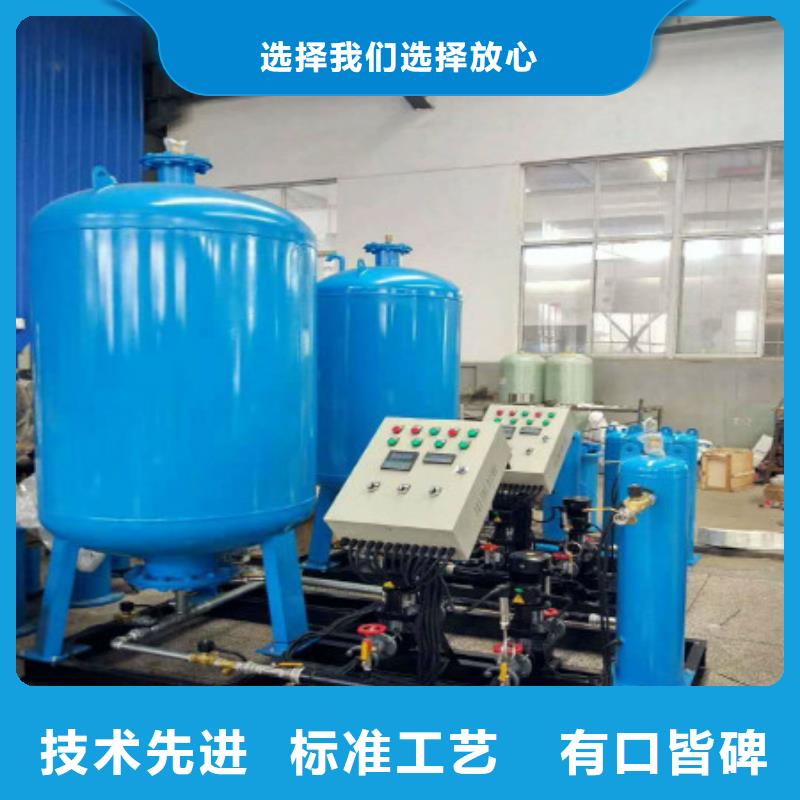

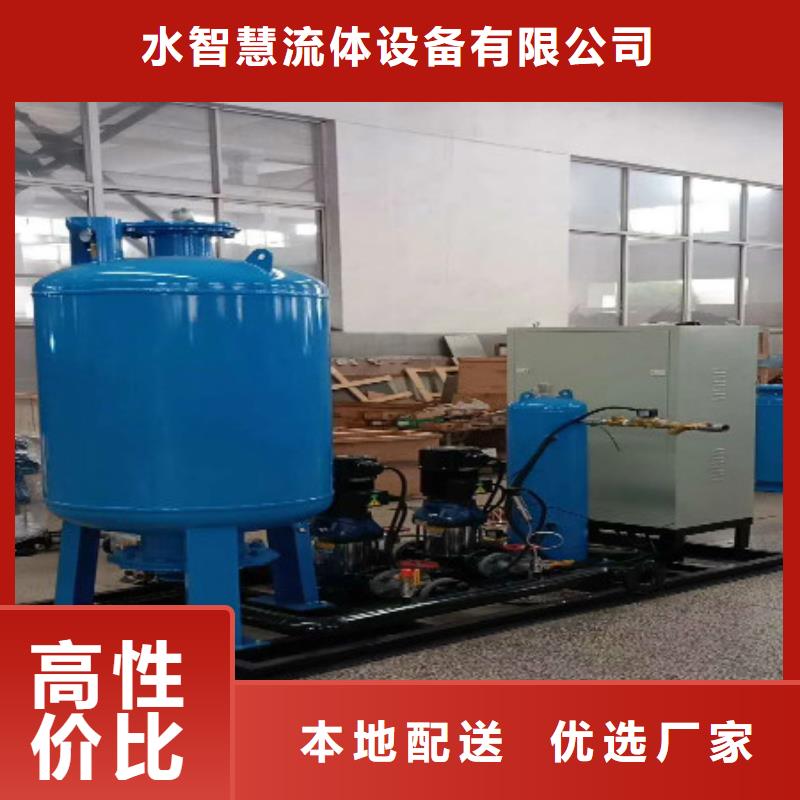

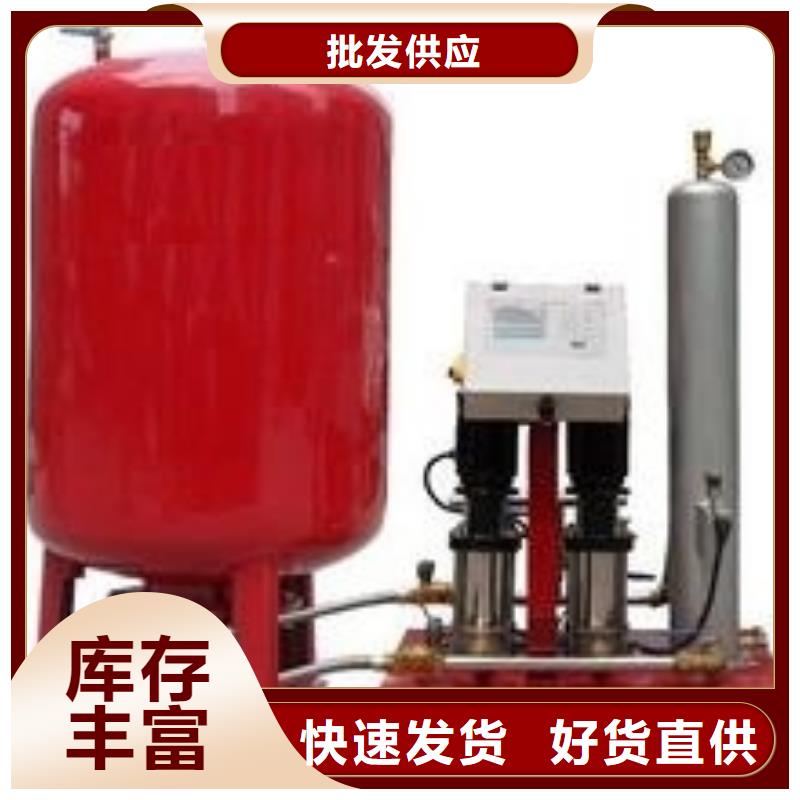

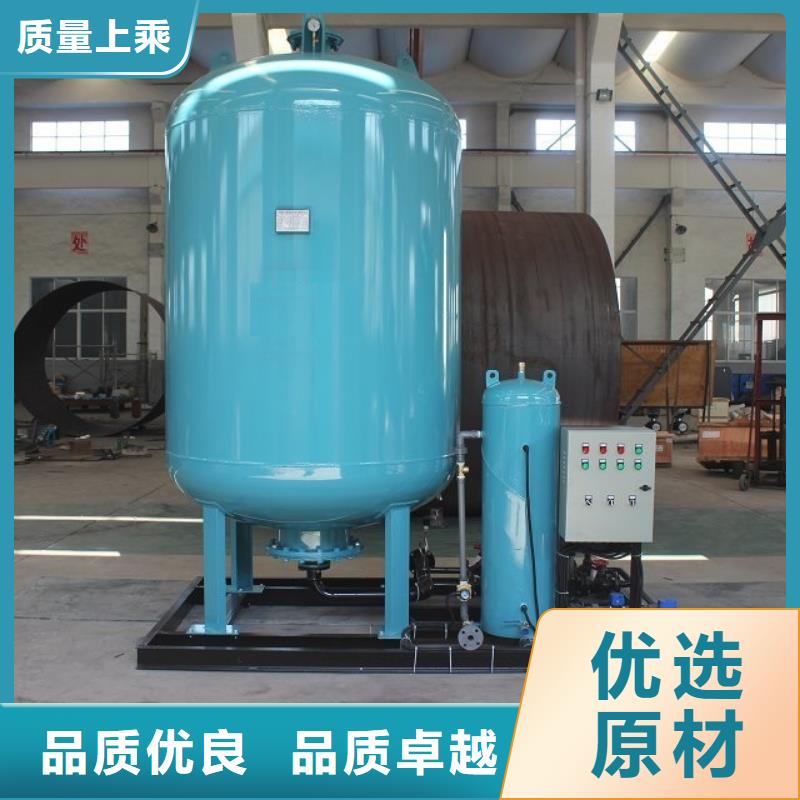

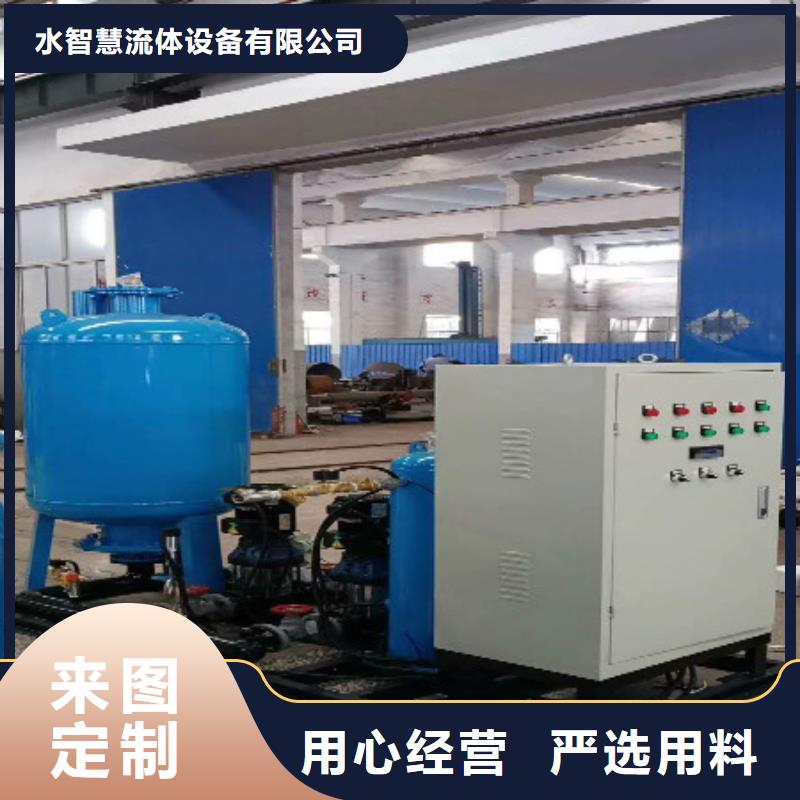

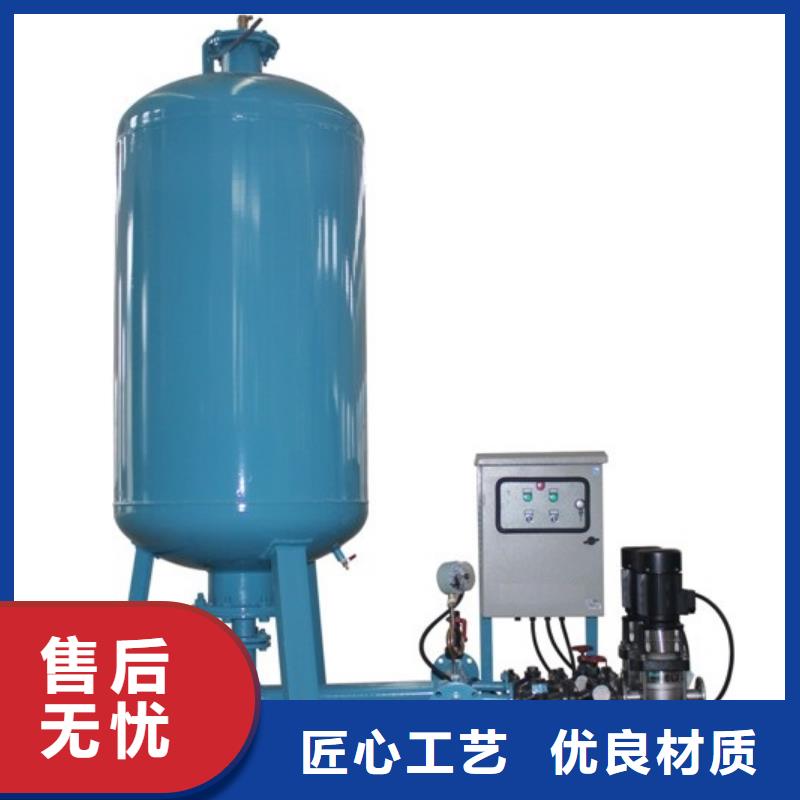

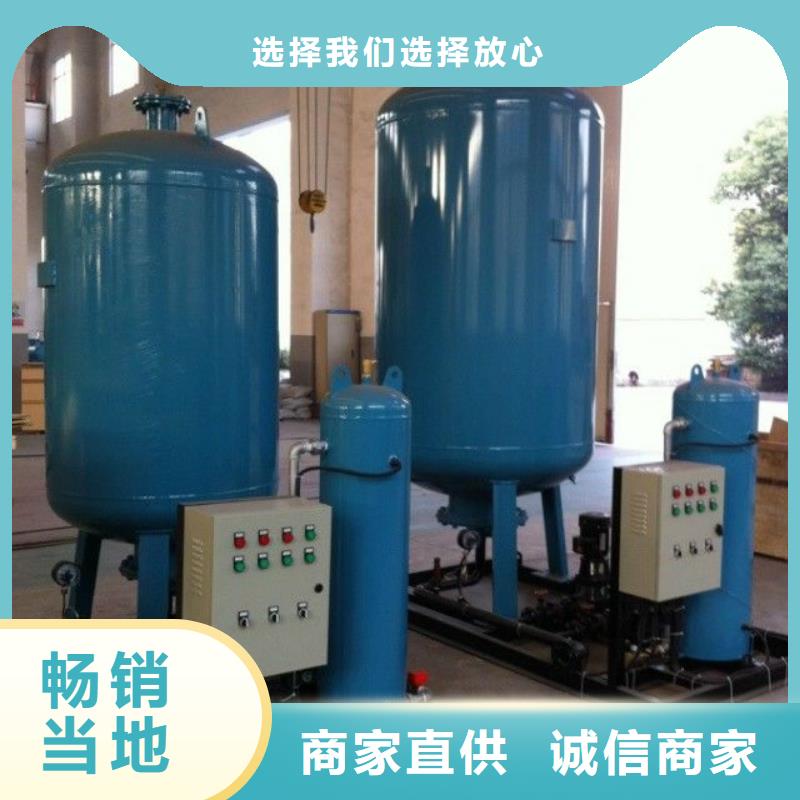

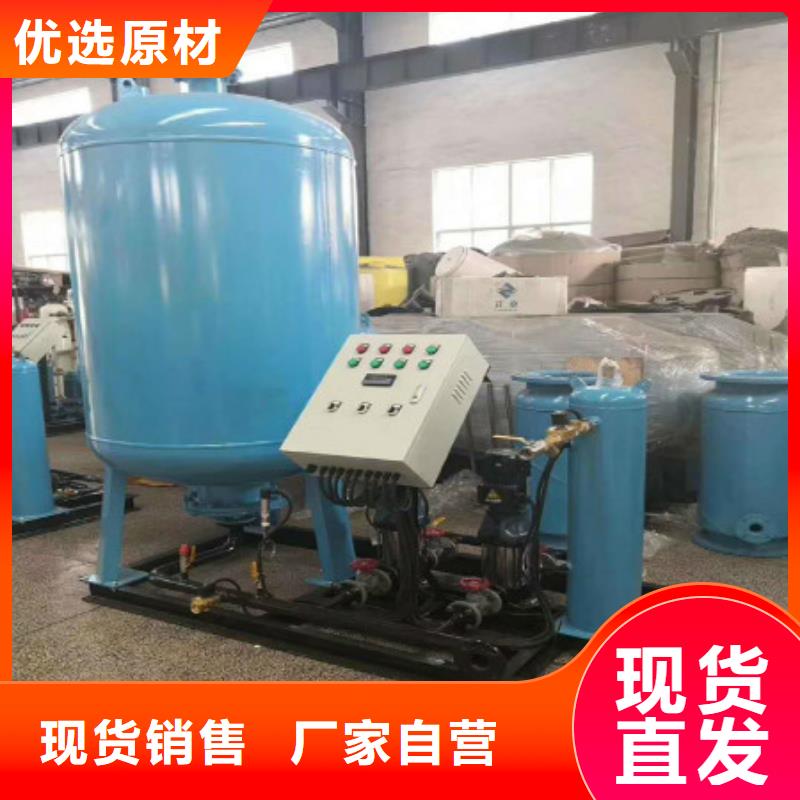

       囊式定压补水装置利用气体的可膨胀性进行工作。它主要由囊式定压罐、水泵、压力开关、控制箱、阀、底座，以及连接管路等组成。当系统内温度升高时水的体积增大时，系统压力增大，这时会有部分水进入囊式定压罐的胶囊中，胶囊囊膨胀会压缩罐内的气体，直到系统的压力和罐内的压力达到平衡为止。当系统中水的体积减小，系统压力降低时，罐内的气体膨胀将囊中的水压回系统。如果这些补水量仍不能满足系统需要水量，水泵启动补水。水泵的启动与停止动作由系统的电接点压力表及控制箱进行控制。电接点有两个设定压力点，一个是水泵启动压力P1，一个是水泵停止压力P2，P1、P2分别是系统低定压点及高工作压力。当通过囊式定压罐补水后系统压力仍达不到P1时，控制箱控制水泵开启向系统补水，当补到系统压力和罐内压力大于P2时，水泵停止。

工作原理

目前有三种系列可应用于常见的三类不同的定压补水方式，带给设计与用户更多的选择：
A系列：变频定压补水方式，占地面积很小。
B系列：膨胀罐定压补水方式，根据系统补水量选择膨胀罐的容积
C系列：变频、膨胀罐相结合定压补水方式
     A系列工作原理：是根据管网水量变化自动调节一台水泵转速和运行水泵台数，使水泵出口压力保持恒定，达到适时补水的目的。当管网需水量小于一台水泵出水量时，系统根据用水量变化有一台水泵变频调速运行，当用水量增加时管道系统内压力下降，这时压力传感器把检测到的号传送给机控制单元，通过机运行判断，发出指令到变频器，控制水泵电机，使转速加快以保证系统压力恒定，反之当用水量减少时，使水泵转速减慢，以保持恒压。当用水量大于一台泵出水时， 台泵切换到工频运行，第二台泵开始变频调速运行，当用水量小于两台泵出水量时，能自动停止一台或二台泵运行。在整个运行过程中，始终保持系统恒压不变，使水泵始终工作在区，既保证用户补水要求，又节省电能。装置不需配备专职操作人员。

B系列工作原理：装置设有压力传感器，当系统压力降低，与其连接的稳压罐的水室压力也随之下降，气室体积扩张，压力亦随之降低，当低于设定值时，压力传感器把号传给补水泵，从而开启自动补水泵，向系统补水，当达到设定压力上限时，压力传感器又再次把号传给水泵，水泵自动停止运行，如此周而复始 。B系列采用稳压罐保证系统压力稳定，防止水锤现象的发生，并保证给控制系统提供一稳定的压力号。在系统压力超上限，泄压装置自动排水泄压，保证系统。当系统中水受热，温度升高，体积膨胀时，挤压气室，压力系统压力升高，到限定值时，系统里的水就会通过泄压装置到膨胀器（或软化水箱），系统压力也随之下降到设定值，停止泄压。

C系列工作原理：变频与膨胀罐定压补水方式相结合，使系统同时具备A系列与A系列的优点，达到更节能环保、运行可靠。
