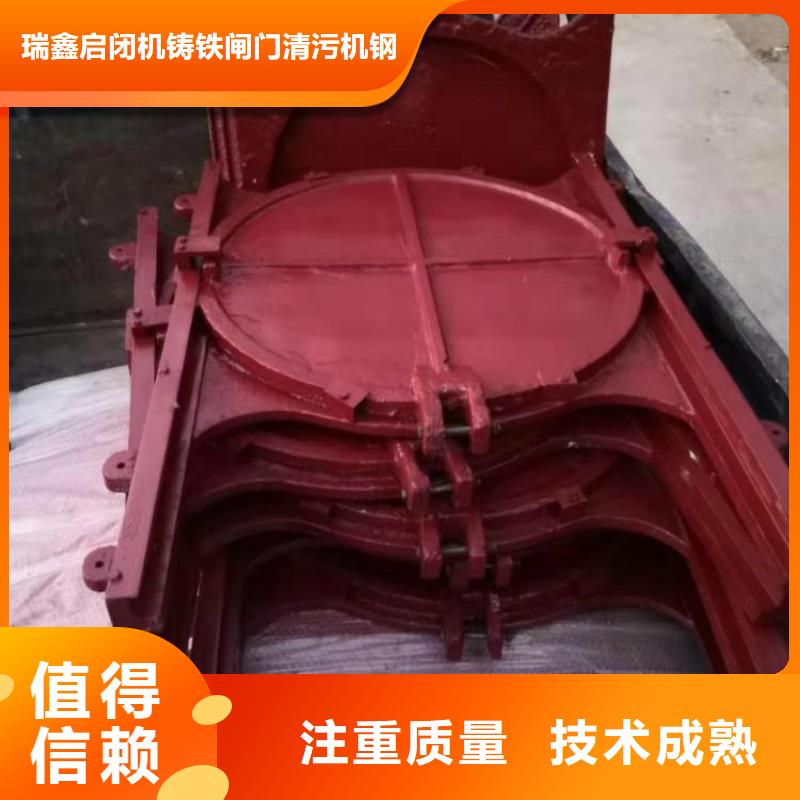

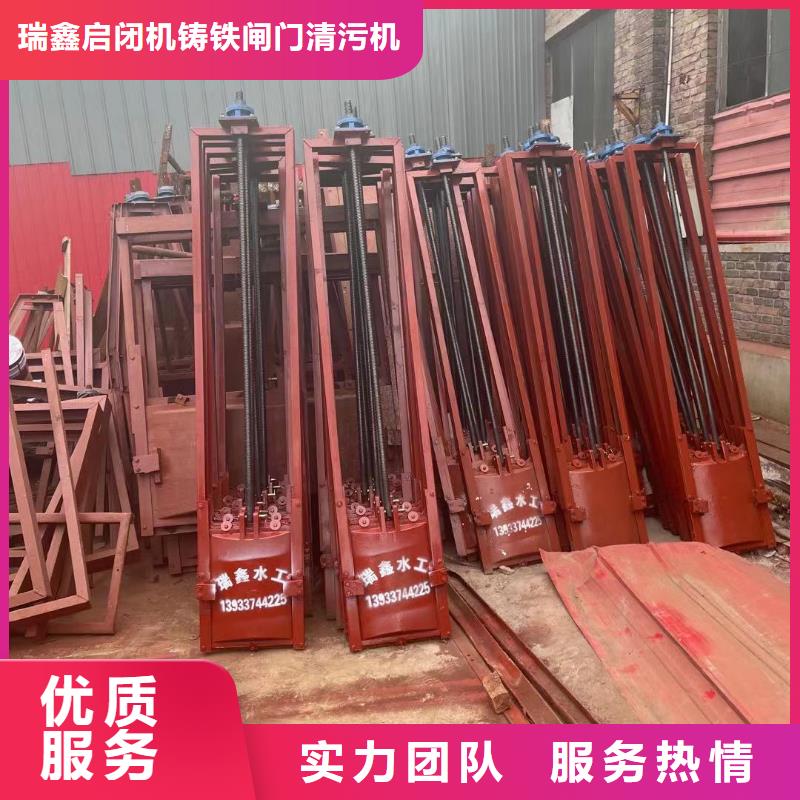

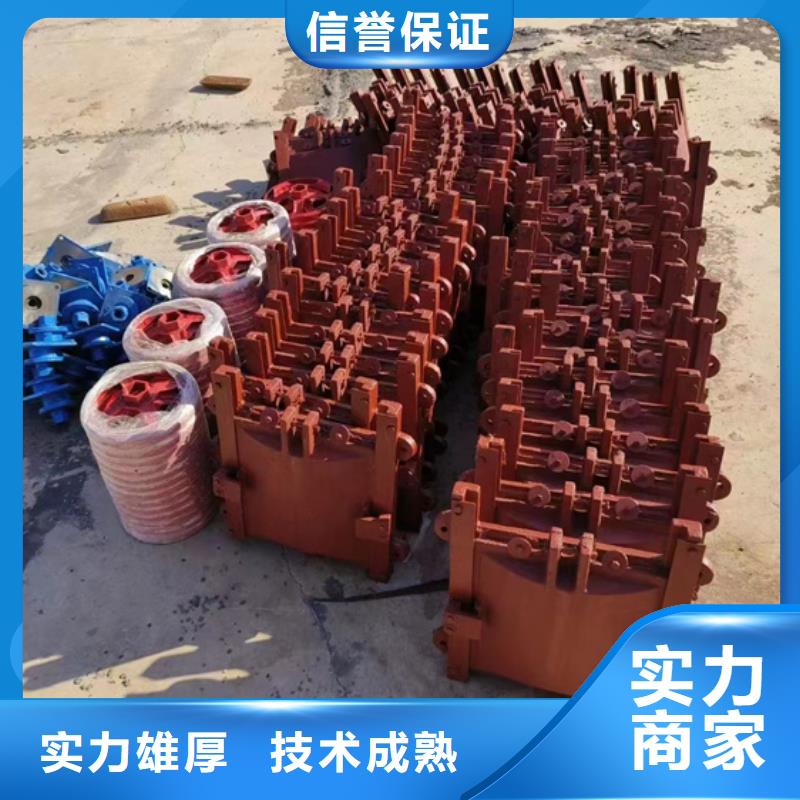

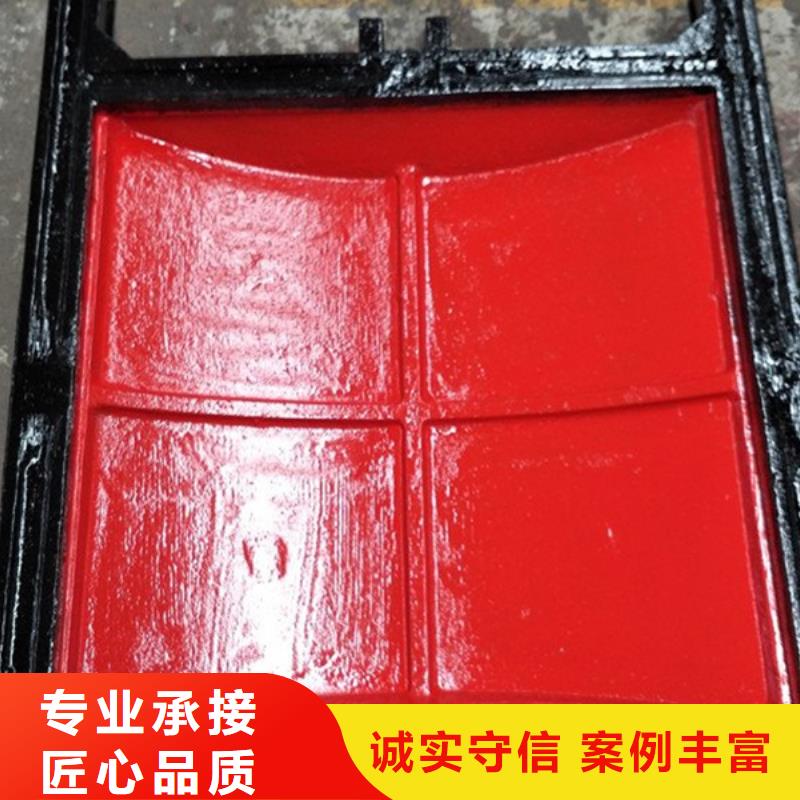

铸铁闸门主要由闸框和闸板两大部分组成。铸铁闸门的闸框是闸板的支承构件，也是闸板的运行滑道，由地脚螺栓安装固定在水闸闸墩及闸底板的二期混凝土中，将闸板所承受的全部水压力传递到闸室中。 为科学合理节约材料及减轻自重，铸铁闸门的断面制成格构式，断面尺寸按所受荷载大小和闸板运行情况综合考虑。闸板是用来封闭和开启孔口的活动挡水构件， 板面四周设铸铁边框梁 ， 为提高闸板的强度 ， 板面制成拱形， 拱的圆心角按 6 0 度设计，以降低其所受的水压力。 为了铸铁闸门便于制造、 运输和安装 ， 闸板可制成上下几部分 ，待到安装现场后再用螺栓连接组装成整体 ，连接处上下板设置法兰和筋板使其成为闸板的中间横梁， 以提高闸板的纵向刚度 ， 在宽度方向设置纵向筋板 ，以提高其横向刚度，同时起到纵梁的作用。

铸铁镶铜方形闸门：明杆式 ZMQF DN300～DN2500mm 2、铸铁镶铜闸门主要性能指标： 　　a）闸门密封面配合间隙≤0.1㎜，密封座厚度大于10㎜。 　　b）密封面每米长度渗水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m 　　c）公称压力≤0.1Mpa；密封试验压力0.1Mpa。 　　d）工作环境：温度-20℃～120℃ 湿度：95% 工作介质：水与污水PH值：5～10 　　e）安装位置：正常状态下正向迎水、处于铅垂状态。 　　f）工作水头：单向受压：正向：10m 反向：5m 双向受压：均为10m 　　g）启闭速度：不小于0.2m/min，不大于1.5m/min。 　　h）闸框距边壁距离≥300㎜，距池底距离≥150㎜～250㎜。
