楼顶烟道拔气风帽,F系列排气道系统为住宅均流排气系统，利用防火止回阀与均流器变导装置等风量调节装置，使开机层排气量趋于均匀，又能防止非开机层窜烟倒灌。住宅均流排气系统主要技术特点: 1.开机层的支管内部设有向上导流结构，片开启后顺流排放，下部烟气通过风量调节装置时向上流射，形成文丘里效应，降低进口压力和阻力，提高排气性能。 2.均流器具有导流和风量调节的功能，尺寸随着不同系统及楼层而变化，经计算按相应尺寸设置后，可提高系统中低部楼层的排气量，并使各开机层排气量相对均匀。 3.高密防火止回阀具备高密闭性能，反向漏风量符合现行行业标准《建筑通风风量调节阀》JG/T436的要求，防火性能符合现行行业标准《排油烟气防火止回阀》XF/T 798的要求。 防火止回阀为主动防火设计，厨房用温控器动作温度为150℃，卫生间用温控器动作温度为70℃。屋面风帽具有360°防合风、当地防雨雪功能，且能利用风能产生抽力,形成负压，具有阻力系数小，排气量大的特点。iNBES系统的动力风帽内设风机与智能控制系统，并与每户的智控防烟阀无线联动。

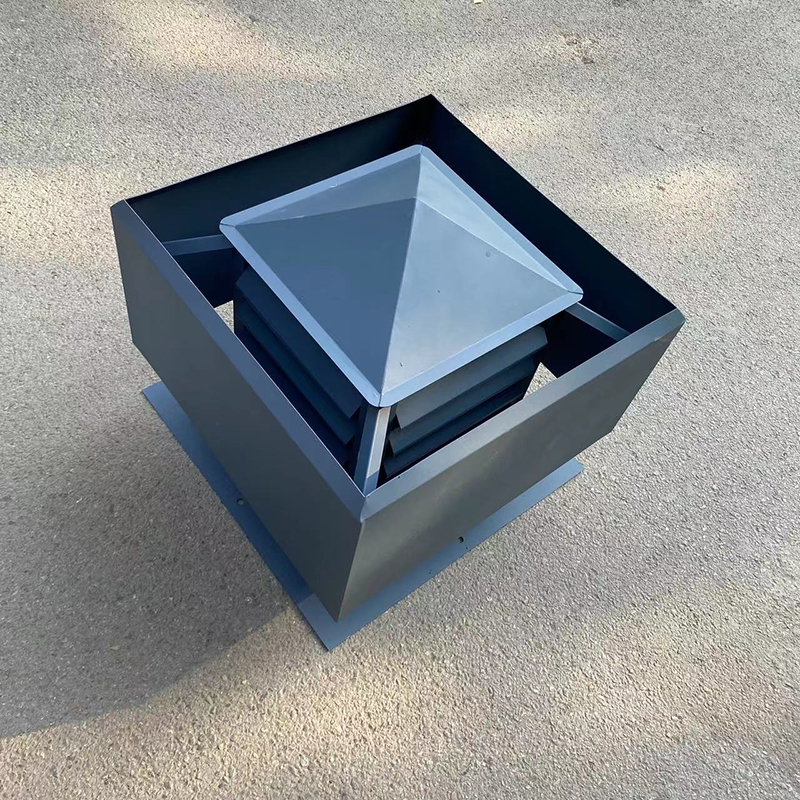

WM表示无动力防风风帽，该风帽采用金属材料制成，底座为钢筋混凝土预制板无动为防风风帽具备防倒灌功能，在外界风力的作用下，可产生负压，对排气道形成抽力效应，有利于排气道的排气。出屋面排气道围护部分应根据其高度及厚度由单体设计计算配筋无动力防风风帽应与避雷带可靠连接。 H系列排气道系统由风帽、当地排气管道、防火止回阀和连接件组成。主要 技术特点如下:1.风帽采用负压式防倒灌风帽，使风帽顶部内产生负压，防止废气滞留，具有防水、附近防倒灌的功能。有一体金属风帽和混凝土风帽两种选择。两个毗邻卫生间可共用一个连体风帽。 2.排气道分为两节制作，分别为1400mm、当地1500mm和1600mm，可根据层高进行组合。安装时在管道内壁连接处放置连接件，使两管道直接对接，既防止管道平移错位，又保证了管道的密闭性。由于采用两节制作，因此减轻了管道重量，便于运输和方便安装。 3.采用管道外壁吊拉构件来代替传统的承托件，先进行管道对接安装再在管道外壁进行吊拉承托，避免了管道与承托件之间接缝处的漏浆、串烟的问题，并能将管道的重量分散到楼板上，避免整体管道下部挤压造成破坏，保证管道整体的密闭性，减少安装工序繁琐，提高安装效率。 楼顶烟道拔气风帽
