柴油发电机组BOSCH电控系统功能描述 （1）点火钥匙开关 点火钥匙开关在“ON”位置时的四种状态： 1——钥匙开关在“ON”位置，诊断请求开关在“OFF”位置，发动机没有启动或运行 2——钥匙开关在“ON”位置，诊断请求开关在“OFF”位置，发动机没有启动或运行 3——钥匙开关在“ON”位置，发动机启动 4——钥匙开关在“ON”位置，发动机启动 在状态1的情况下，ECU检测水温、进气温度压力等模拟输入量，以及制动信号、离合器信号的等信号量并对电控系统进行自检。 转动点火钥匙到“ON”位置时，需要停顿片刻，待检查发动机预热灯和故障灯熄灭后再启动发动机。预热灯工作状态当ECU检测到水温、进气温度过低，需要使用进气预热，ECU输出信号，驱动进气预热继电器对发动机进行进气预热，同时点亮冷启动灯，提示驾驶员发动机正处在预热状态，这时驾驶员需等待预热灯熄灭后再启动发动机。故障灯工作状态系统正常的情况下，故障灯在钥匙打到“ON”位置时，系统开始自检，同时故障灯亮，如果自检没有问题，2s后故障灯熄灭，发动机可以点火；如果系统检查出有当前或历史故障，故障灯点亮后常亮，必须排除或确认这些故障不影响启动后再启动发动机。 另外在状态1下，系统的K-LINE（诊断接口通信）处于状态，可使用诊断仪对发动机进行离线诊断。 在状态2的情况下，如果发动机有当前或历史故障，诊断灯将会依次闪出相对应的故障闪码。 状态3为发动机从停机到着火的中间过程，点火后发动机将一直在状态4运行。 （2）故障诊断功能 电控系统具有故障诊断功能。在点火开关“ON”位置时，打开故障诊断开关，就可以通过诊断灯输出故障闪码。诊断请求开关为常开开关或自复位常开开关，一端接ECU端子1.72，另一端由1.04供电。诊断灯驱动端为1.22，诊断灯地端为1.30。 （3）巡航功能 BOSCH电控系统提供巡航功能供选用，该功能可实现车辆在道路上行驶时，不需踩下油门踏板就能保持稳定车速，提高驾驶舒适性。 巡航使用方法如下。 ①确认巡航“ON/OFF”开关在“ON”位置上，处于Standby模式，等待巡航。 ②确保车速在50km/h（ 巡航车速）以上。 ③按下“SET+/-”开关，整车即保持车速，进入巡航状态，此时脚可以从油门上松开。 ④此时如果想超车，可以踩油门，汽车进入加速状态，以大于刚才设置车道的速度超车，松开油门，车速慢慢回到设置车速。 ⑤如果想调整巡航车速，可以按“SET+”或“SET-”开关，进行巡航速度的点加或点减，每按一下调整1km/h。 ⑥当驾驶员踩刹车或踩离合，或者使用排气制动，系统自动退出巡航，回到Standby等待巡航模式。如果驾驶员想重新进入巡航状态，只用按下Resume恢复开关，整车又将回到刚才退出的巡航速度。 ⑦驾驶员只用将“ON/OFF”开关调回到“OFF”位置上，系统即结束巡航。 巡航开关的电气连接线路，开关供电为端子1.04，四个开关都为自复位常开开关。 （4）排气制动功能 车辆用户可通过ECU,实现对排气制动阀的控制。排气制动的电气连接线路：排气制动开关为常开开关，一端接ECU端子1.32，一端由1.29接地。开关闭合时，ECU的端子1.32给电，ECU通过端子2.03、2.06输出排气制动阀驱动信号（接口在发动机线束上），实现排气制动功能。 （5）冷启动功能（预热功能） 如果整车需要到气温-15℃以下地区行驶，则必须使用预热功能。 柴油机ECU自动根据环境温度进行控制预热，当ECU判断环境温度过低时，启动前发动机必须先预热。ECU通过端子1.55、1.59驱动预热继电器，开始预热，同时通过端子1.38点亮冷启动灯，提示驾驶员正在进行预热，等预热灯灭后再启动发动机。 （6）空调怠速功能 部分大型客车，怠速时，可能会觉得空调功率不够，这时可按下仪表板上的空调请求开关，由ECU提高发动机怠速转速，从而改善整车空调效果。空调请求开关的电气连接线路：空调请求开关为常开开关，一端接ECU端子1.42，另一端由1.04供电。 （7）发动机舱副停车功能 通过此功能，驾驶员可在发动机舱直接停止发动机，这也可以称为紧急停车功能。 发动机副停车开关的电气连接线路：发动机副停车开关为自复位常开关，一端接1.47，一端由1.29接地，开关闭合时发动机停止工作。 （8）发动机转速输出功能 BOSCH CA6DL2/6DF3电控系统提供发动机转速输出功能，电气连接线路发动机ECU以脉冲的形式（默认8脉冲/转）将发动机转速输出给整车仪表。 （9）发动机启动控制功能 ECU控制发动机启动的电气连接线路：钥匙开关在“ON”位置时，ECU端子1.40通电；“START”位置时，ECU端子1.61接到启动信号（24V）。当空挡开关闭合（变速箱挂入空挡）时，ECU通过端子1.37（高端）控制启动继电器闭合，使启动机工作，启动发动机。空挡开关安装在变速箱上，为常开开关，一端接ECU端子1.85，另一端由1.04供电，打到空挡时，空挡开关闭合。

柴油发电机组保护系统 一、温度及压力保护系统 1.系统简介 　　温度及压力的控制在柴油机运行中非常关键。 　　润滑油压力、燃油压力不足，柴油机将无法运行。目前的大功率中速柴油机大都有一套比较完整的监控检测系统，对柴油机的一些重要参数(如温度、压力等)进行监控，一旦这些参数超出设定范围就声光报警或自动停机。 　　柴油机组设有气缸排气、透平排气、主轴承、发电机定子、缸套水、润滑油等温度监测及燃油、起动空气、润滑油、生水、缸套水、油嘴水、进气等压力监测。这些温度及压力监测、报警及停机系统主要由装在控制屏上的CMR424、CMR524单元组成。 　　2.优缺点。这套系统体积小、元件少(每一种信号由一个独立的电路板转化)、布局集中、便于监视，而且有一部分温度(如缸套水温度、润滑油温度等)的控制采用PLC微电脑控制，自动化程度比较高。润滑油压力和缸套水压力的控制就地直接采用压力开关作用于跳机。尽管如此，该系统仍有一定的局限性。对于排气温度而言，只有单缸和平均温度的差值报警，没有单缸温度超过设定值的报警，温度无法实时显示。传统的自动记录仪需要大量的打印纸，打印间隔太长，多种曲线挤在一起不易辩别，且无法数字化等。几次涡轮增压器损坏就是因为没有及时发现温度上升趋势致使气阀损坏而打坏涡轮增压器的。 　　3.常见故障及防范改进对策。温度显示波动且幅度大，有时显示-1或1该故障原因有： ，连接插头接触不良，可以拧紧，当插头松脱时CMR424显示-1；第二，探头特性变坏，可以更换探头，特别当热电阻探头短路时CMR424显示1；第三，电子板需要重新调整。 　　二、全自动保护系统 1.工作原理 　　柴油发电机组油雾保护系统的主要保护元件是油雾探测器，它能及时检测出有否因轴承过热或活塞环损伤造成过量漏气等故障而导致在曲轴箱内形成油雾，从而监视柴油机的主要运行部件——曲轴和气缸的工作状况是否正常。在柴油机运行过程中它通过采样管系不停地抽出曲轴箱内的油气，并送至一个灵敏且准确的浓度测量装置。该浓度测量装置包括一个红外线发射二极管和对侧一个光电接收二级管。光电二级管感受红外线产生的光强度，并将光强度信号转换为电信号送至电子鉴定装置。 　　2.优缺点 　　该保护装置的快速性、灵敏性无可厚非，但经过几年的运行检修发现，由于外界或装置自身的原因，使得其选择性和可靠性大大降低。比如由于润滑油冷却器的泄漏(水进入并污染了润滑油)，油雾探测器将会感受到由于水份的增加而引起的不透明度的增加，继而发生跳机。油雾探测器的电子元件属于高精度元件，但因其安装在柴油机本体上，温度高、振动大，工作环境极为恶劣，由此使得电子元件的老化加剧，产生温度漂移，跳机的灵敏度增加，误动率也增加。而且该保护有时出现指示灯全无指示，使得保护经常处于脱离状态等。频繁的保护误动及保护的无法就绪，不仅会造成因甩负荷而引起的材质疲劳，寿命缩短，而且会使生产人员产生麻痹心理，认为该装置不可靠，是误动，这样大大限制并误导了生产人员的思维，而在真正出现“高油雾”时就会发生事故。 　　3.常见故障及防范改进对策 　　元件老化，温度漂移等引起灵敏度改变,结合电厂的实际并经有关专家同意，将报警阀值S开关调至第4级，运行至今未发生跳机现象。 　　4.电子板故障 　　当油雾探测器出现红、绿指示灯全部熄灭的现象，且检查24VDC电源正常、插头无松动时，基本上就可判断为电子板故障，也可以采用对换其它机组的电子板来进行判断。如确属电子板故障，就应该及时检修或更换。

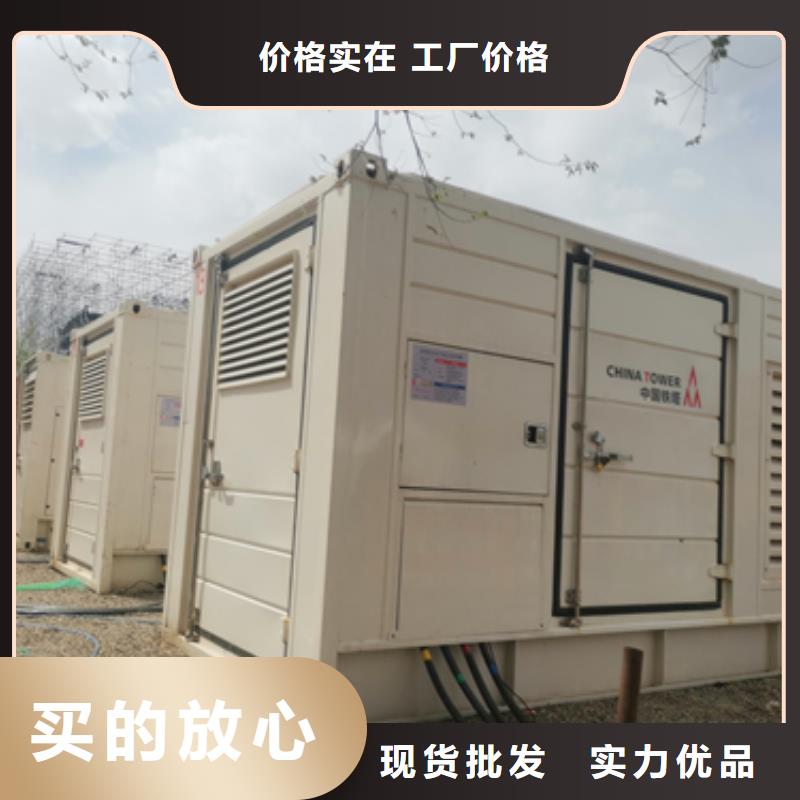

柴油发电机组静音箱有哪些设计优势 静音式柴油发电机的静音箱的设计要点，有哪些要求我们可以来看一下： 　　1、隔声和吸声设计 　　隔声箱体是为有效降低机组噪声对外界的影响，有效阻断噪声传播途径而设计的封闭空间。当机组放置于箱体内部时，由于隔声技术、吸声等技术有效地阻止噪声向外传播，将噪声源的噪声控制在箱体内部，从而降低其对外界的影响。隔声技术是用隔声体使部分声波的传播方向改变（反射、折射），使穿透该物体的声波能量减弱，从而降低隔声体另一面的噪声。在进行隔声处理的同时，大量的声波被反射回箱体内部，与原有声波形成混响声，将增加内部的噪声级和噪声能量，从而降低壁板的隔声效果。因此在进行隔声处理的同时要在壁板内侧贴附吸声材料，对内部噪声进行吸声处理。在降低噪声向外辐射的同时降低箱内的噪声能量，从而有效降低总体 　　噪声级。吸声是声波在传播过程中，遇到各类材料时，一部分声能向材料内部传播而产生能量转移、转换、或干涉叠加，从而使声波的能量减弱，其直观表现为声级的下降，使噪声值下降。 　　箱体外壳采用2.0mm钢板制成，内附40mm吸声材料（阻燃棉），然后用1.0mm穿孔板固定，这几部分组装在一起作为隔声壁板，可有效阻隔噪声25dB以上。 为方便维修和观察数据而设置的门和观察窗成为隔声壁板的薄弱环节，所以对门进行加厚和密封处理，对观察窗采用双层玻璃结构，有效地解决了噪声从门、窗和空隙中传出的问题。 　　2、进、排气噪声处理 　　由于箱体采取自然进风、强制排风，在进、排风口产生孔洞，导致漏声，即形成进气噪声区和排气噪声区。为防止噪声从进、排风风道向外传播，进、排风风口均须安装消声器。根据排风量和燃气量，设计进风排气消声通道，保证在进、排风顺畅的前提下（风速一般取5m/s左右为宜），达到所有需要的消声效果。具体设计时，采用多通道折板式阻性消声器，如图2所示，其消声片的厚度取80-100mm，通道宽取120-150，材料用容重80kg/m3。片式消声器通道的通流截面积设计为排风口截面积的1.5倍。 　　折板式阻性消声器利用声波在吸声材料中传播时因受摩擦将声能转化为热能而散发掉，并且由于拐角的存在使噪声不能直接通过消声通道，从而有效提高消声效果，达到消声的目的。阻性消声器其具有良好的中高频性能。另外在消声器出口处加装百叶窗避免雨水进入，对其实行有效保护。 　　3、柴油机排气噪声的处理 　　由于排气管是柴油发电机组的 噪声扩散源，因此抑制排气噪声简单且有效的方法就是在排气管上安装消声器。所采用的消声器应尽量减少通道各部件的压力损失，故要坚持以下原则：1）尽量降低排气通道中各部件的气流速度；2）尽量减小排气通道中直角弯头的次数，并扩大排气管截面。因此设计进行消声处理时遵循以上原则，在原有消声器的基础上再加一抗性消声器形成两级扩张式（抗性）消声器，膨胀系数m=9。经实际测量可知，排气噪声（排气管出口1m处）减少了30dB消声器安装为180dB，安装后为70dB以上，达到了预期目的。但是，采用消声器会使排气管中气流阻力增大，降低柴油发电机组的有效功率，因此要加以注意。
