2025百叶 A系列 无动力 A-ZF-BPS-CK型单侧开式防火止回阀采用侧向开启方式，阀门的开启与闭合与吸油烟机同步，阀门盖板开启时与排气道呈垂直状态，向侧上方排风。阀体闭合时阀门紧贴排气道，阀体不占用排气道通风截面，不影响整个排气系统的通畅性。止回阀采用倾斜式防火结构，发生火情时能强制自行关闭。侧开式防火止逆阀附有安装底板，当阀体需维护保养时，将四周的安装螺丝旋下，阀体即可拆下当止回阀位于吊顶上方时，必须在吊顶设置检修孔，开孔尺寸应大于300x300。A型排气道防串烟、当地防火技术的特点全部由阀体实现，A-ZF-BPS-CK型侧开式止回阀是系统核心部件。应配套使用。在安装止回阀时,排气道上的开洞尺寸为φ170。当排气道有外包墙时，外包墙开孔尺寸为250x250.安装止回阀底板时，底板背后应涂上水泥浆，以提高接口部位的密封性。止回阀用4只M4螺栓固定在安装底板上，阀门的转动轴应处于垂直状态。止回阀安装后，用手轻推开阀门，阀门能自动复位关闭时，产品安装合格。

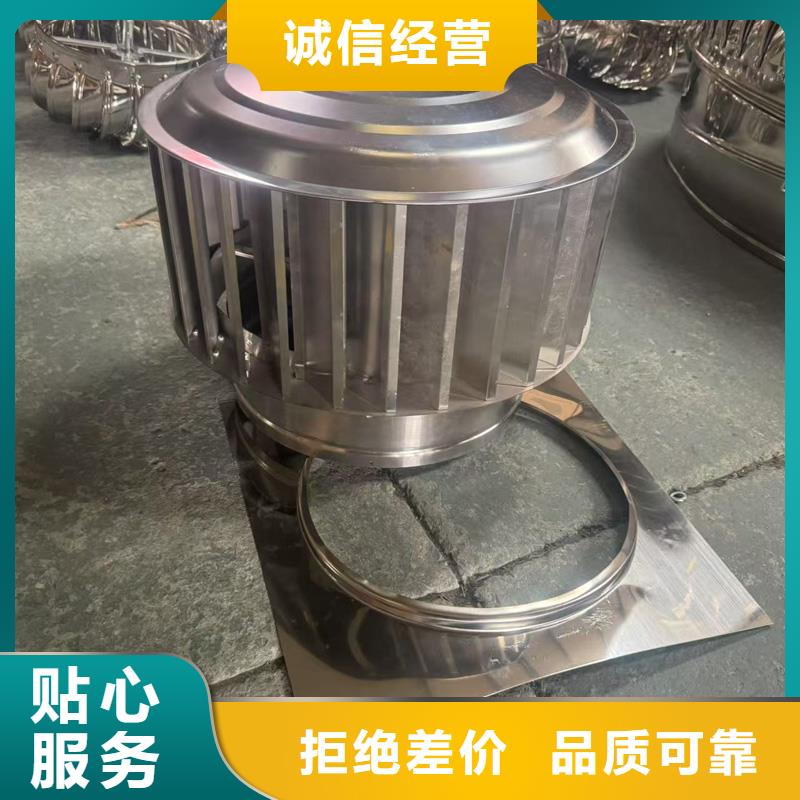

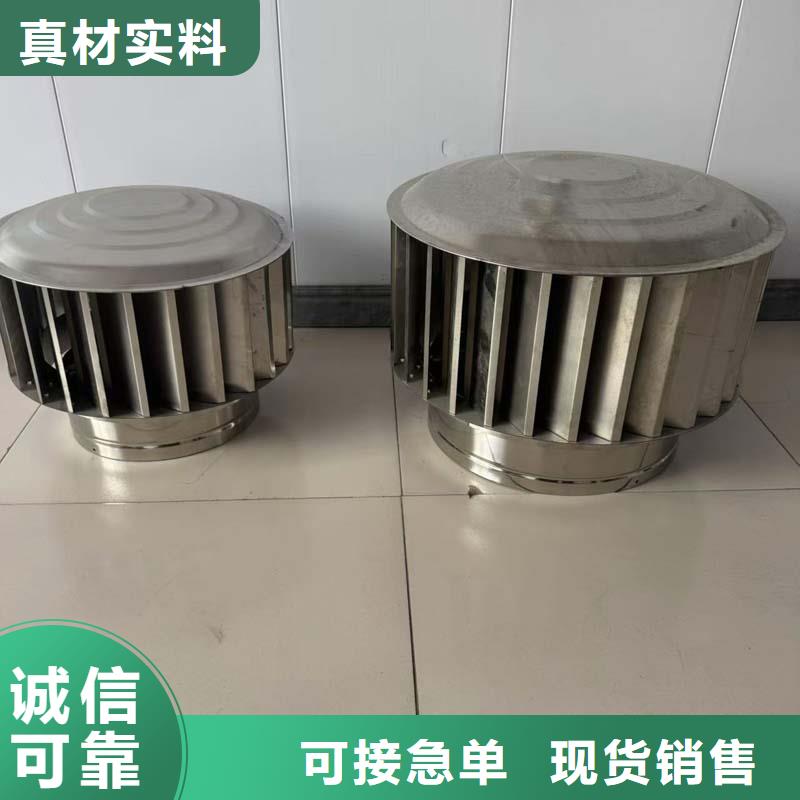

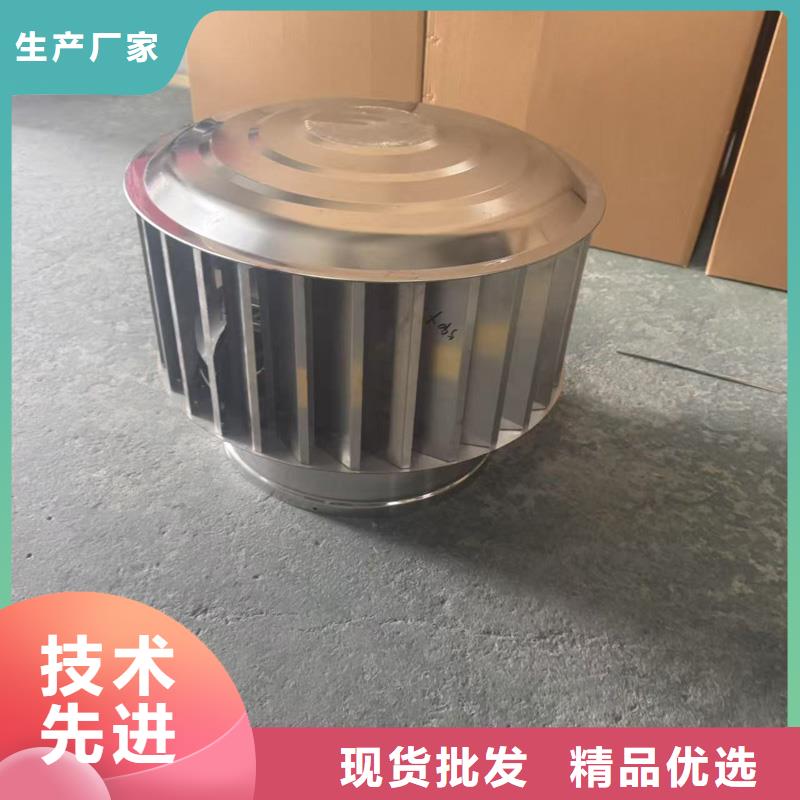

2025百叶 A系列 无动力直排风帽是在自然风的作用下，利用风帽顶部盖板侧壁开口等构造，在出气口产生负压，使风帽内部气体加速排出。(2)变压拔气风帽是利用水平的自然风作用在射流板上后转为向上气流，并在风帽内部形成负压，产生拔气效果使风帽内部气体加速排出。(3)无动力风帽是利用自然风驱动风帽叶片旋转，在风帽内部形成负压，从而将排气道内的气体排出。(4)动力风帽是利用动力设备在风帽或直接在排气道屋面出口处制造负压，促使排气道内气体加速排出。5.2质量要求5.2.1 排气道的原材料、同城承载力、附近 抗冲击性能等指标应符合现行行业标准《住宅厨房和卫生间排烟(气)道制品》JG/T《玻璃纤维增强水泥(GRC)排气管道》JC/T854的要194和求。5.2.2排气道制品耐火极限不应小于1.0h，进风口接口部件的耐火极限不应小于1.0h。5.2.3排气道系统的排气性能与排气效果应符合现行行业标准《建筑通风效果测试与评价标准》JGJ/T309的规定:6.2.2本图集给出了排气道产品的截面外形尺寸和楼板预留洞口尺寸，设计人员应根据实际工程情况选用，并做好相应的预留措施。
