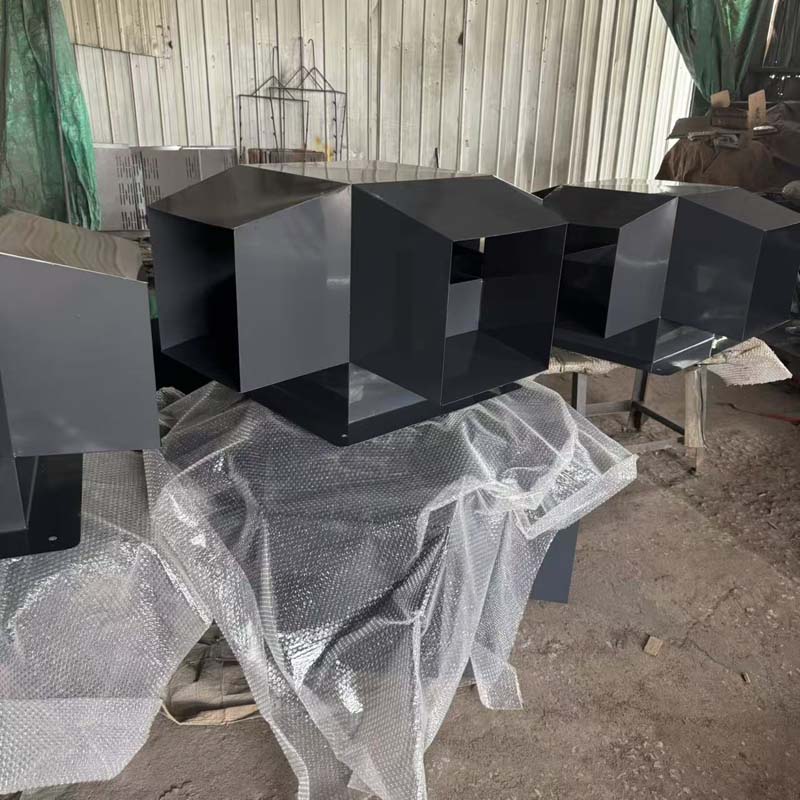

台州天台C系列方形百叶风帽 成品风帽安装说明： 1. 风帽应根据所选排气道的种类和型号，采用配套的成品，根据企业的安装说明进行安装。 2. 出屋面处排气道洞口尺寸长和宽，根据所选排气道系统对应楼板预留孔洞的尺寸确定。 3. 坡屋面的排气道伸出高度,应符合下列规定： 1. 排气道中心线距离屋脊小于1.50m时，应高出屋脊0.6m. 2. 排气道中心线距屋脊1.50-3.0m时，应高于屋脊，且伸出屋面高度不得小于0.6m米 3. 排气道中心线距屋脊大于3.om时,其顶部同屋脊的连接同水平线之间的夹角不应大于10度，且伸出屋面高度不得小于0.6。台州天台C系列方形百叶风帽 4. 出屋面部分外保温按工程设计。止回式风帽简介 国标图集：12j201 建筑标准设计图集-H21页，及其他各地方图集 止回式风帽可绕垂直轴360度旋转，在外界风力作用下或管道内往外排风时，出风口旋转至背风方向形成负压产生抽力，故可防止回风，同时起到助排风作用。

台州天台C系列方形百叶风帽 WM表示无动力防风风帽，该风帽采用金属材料制成，底座为钢筋混凝土预制板无动为防风风帽具备防倒灌功能，在外界风力的作用下，可产生负压，对排气道形成抽力效应，有利于排气道的排气。出屋面排气道围护部分应根据其高度及厚度由单体设计计算配筋无动力防风风帽应与避雷带可靠连接。H系列排气道系统由风帽、台州天台排气管道、台州天台本地防火止回阀和连接件组成。主要技术特点如下:1.风帽采用负压式防倒灌风帽，使风帽顶部内产生负压，防止废气滞留，具有防水、台州天台本地防倒灌的功能。有一体金属风帽和混凝土风帽两种选择。两个毗邻卫生间可共用一个连体风帽。2.排气道分为两节制作，分别为1400mm、台州天台当地1500mm和1600mm，可根据层高进行组合。安装时在管道内壁连接处放置连接件，使两管道直接对接，既防止管道平移错位，又保证了管道的密闭性。由于采用两节制作，因此减轻了管道重量，便于运输和方便安装。3.采用管道外壁吊拉构件来代替传统的承托件，先进行管道对接安装再在管道外壁进行吊拉承托，避免了管道与承托件之间接缝处的漏浆、台州天台当地串烟的问题，并能将管道的重量分散到楼板上，避免整体管道下部挤压造成破坏，保证管道整体的密闭性，减少安装工序繁琐，提高安装效率。
