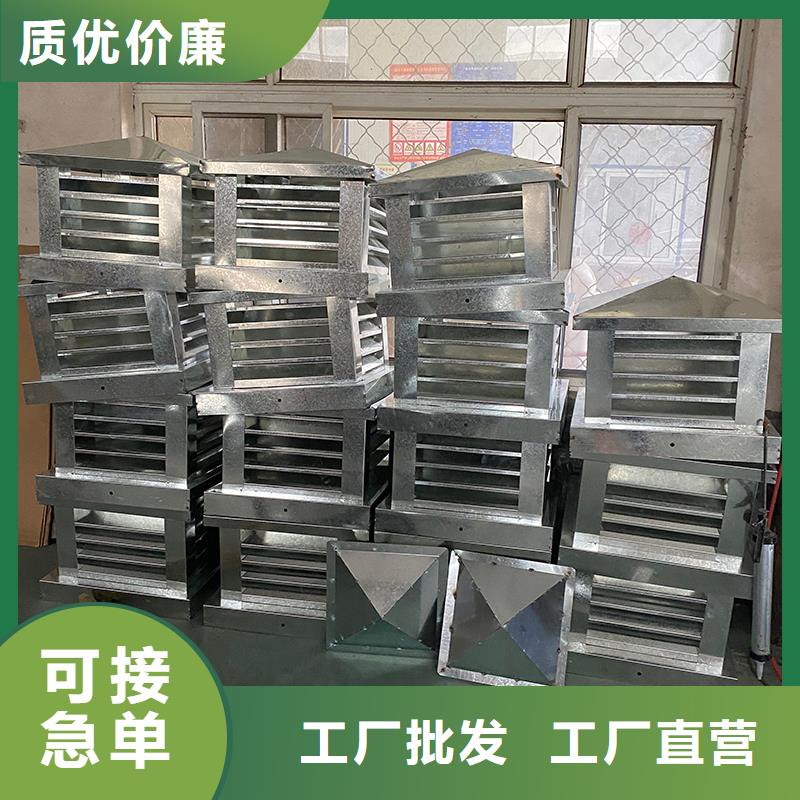

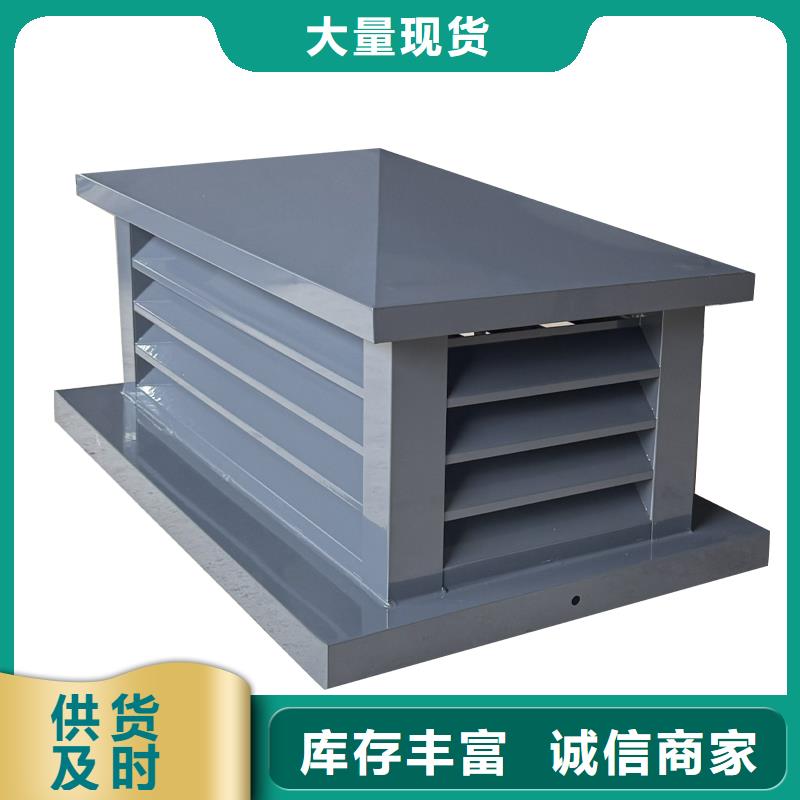

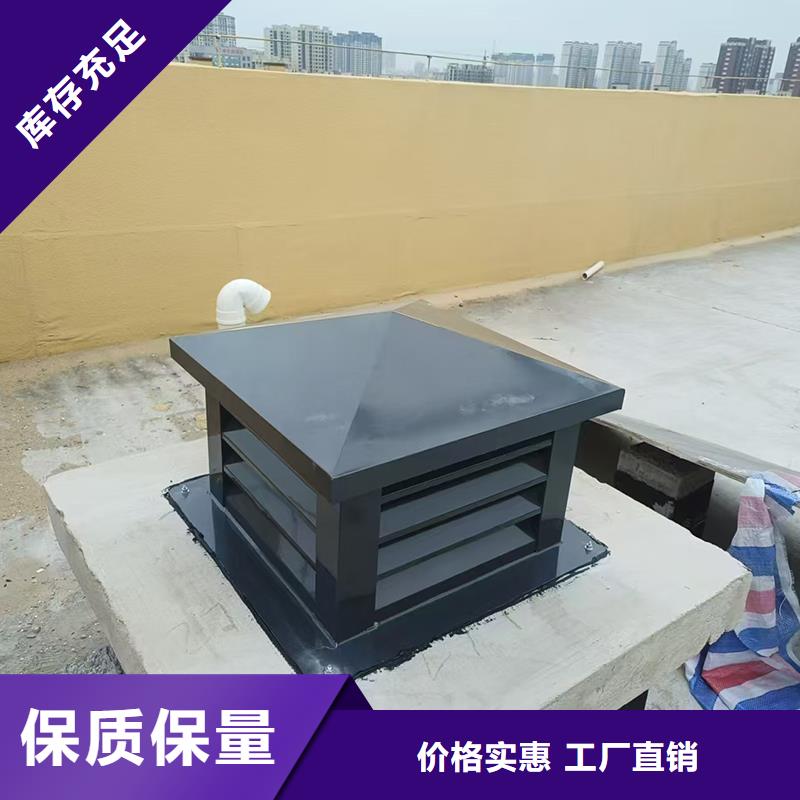

楼顶烟道拔气风帽，排气道伸出屋面风帽的出气口高度应有利于废气扩散屋顶风帽的安装高度不应低于相邻建筑砌筑体。排气道的出口设置在上人屋面、附近住户平台上时，应高出屋面或平台地面2m；当周围4m之内有门窗时，应高出门窗上皮0.6m。6.2.5 住宅厨房和卫生间不得共用同一排气道6.2.6 当同一户内毗邻卫生间共用同一排气道时，应选用专用型号，并做好预留洞口，每个卫生间均应安装防火止回阀。6.2.7 燃气热水器的排气管不得接入排气道内。6.2.8其他管线禁止穿越排气道或阻挡进气口。6.2.9商业餐饮的排油烟管道不得接入本图集的排气道内。7 安装要求 7.1选用排气道产品时，生产企业应提供符合 相关检测要求的排气系统检测报告。 7.2排气道安装应在土建结构主体工程完毕之后，装修工程及其他设备管道安装之前进行；防火、附近防串烟、防倒灌功能部件应与相应的排气道配套安装和使用；屋顶风帽应在屋面防水层及保温隔热层施工前按照设计要求进行安装。7.3排气道安装前,住宅项目施工单位应按照设计要求，在每层楼板预留安装排气道孔洞，并保证各层楼板预留孔洞尺寸和位置正确且上、附近直对中，否则需进行修改。

1.采用外导流式高性能防火止回阀，可引导烟气向上排放、当地调节各楼层排气量均衡，且不占用排气道内部空间。2.排气道内部设有对称的文丘里变压板和可调式导流构件，可产生“烟囱效应”，降低排气口处的气流静压(基本为负压状态)，有利于烟气顺畅排放。 3.发生火灾时，如果厨房排气道烟气温度升至150℃时:卫生间排气道烟气温度升至70℃时，感温元件动作，防火止回阀将自动关闭，隔断排气道与住户之间的连接通道，防止火灾蔓延，确保住宅建筑的。 4.采用上排气式防倒灌风帽，有效防止风雨倒灌，可实现烟气高空排放，不影响上人屋面的使用功能。 5.采用承插式连接，提高排气道接缝处的密闭性，防止排气道内的烟气外泄。 D系列装配式排气管道系统由排气道、本地装配式连接件、当地防火与止回部件、本地四叉形组合可调节装配式风帽等构成，可根据需要，配置适合单机排放或多机排放的净烟排油烟气装置。该排气道系统具有如下技术特点:1.排气道采用单管道结构，也可采用多段变截面，排气道长度方向设有承重加强；排气道连接采用装配式连接方式，组装方便，便于施工安装、检修、管道更换、本地系统改造；排气道进气口的位置和方向不受限制。2.排气道接口处的防火与止回部件提供了联动防火与止回部件和可调节防火与止回部件共两种选择；防火与止回部件上设置了应急关闭装置，可人为应急强制关闭阀门，确保性。楼顶烟道拔气风帽

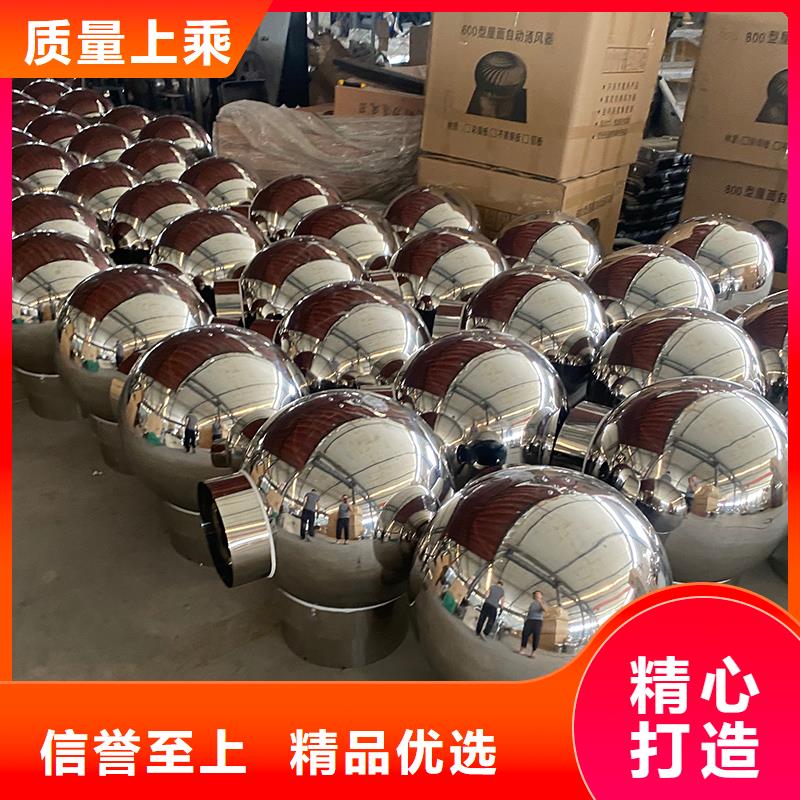

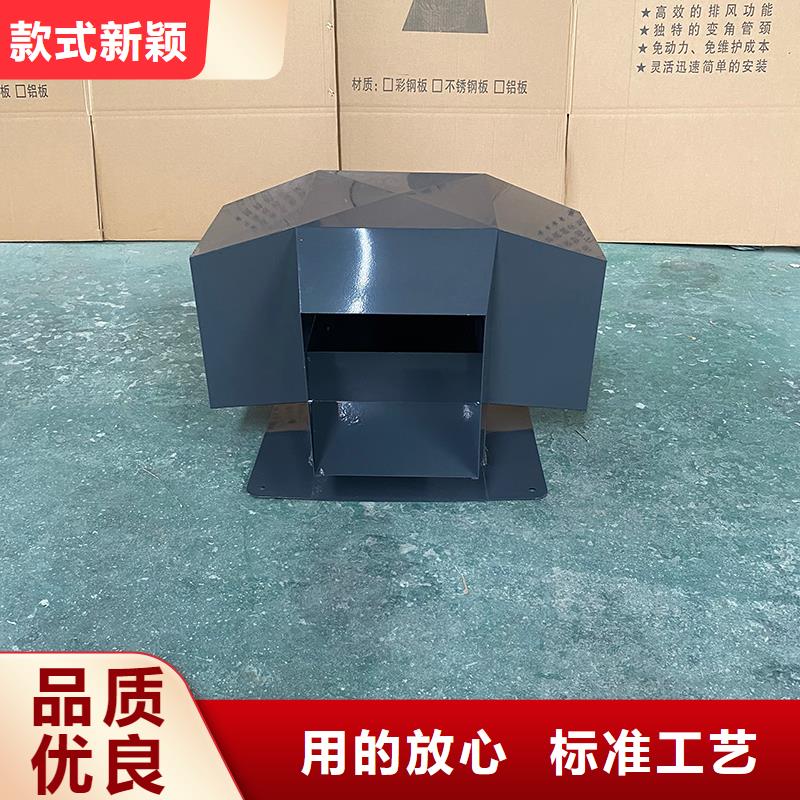

楼顶烟道拔气风帽,F-PW1系列为单筒矩形等截面排气道系统；F-PW2系列为单简方形排气道系统，有等截面、当地变截面两种形式可供选择。防火止回阀有直排式(F-ZF-GDW100)和贯式(F-ZF-GMW100)。F-ZF-GDW100防火止回阀可与均流器配套使用实现变导，提高排气性能。均流器各楼层不通用，需逐层设配。风帽可选择动力风帽(iNEES系统)或离心式无动力风帽。采用动力风帽(iNEES系统)的竖向排气道尺寸规格可降一级使用。超高层或中途需要转弯的项目，优先采用动力风帽(iNEES系统)。F-PWW1和F-PWW2为同户内毗邻卫生间共用排气道。 G系列为单筒双孔排气道系统，有等截面和变截面两种形式可供选择。G-PW2系列是防火导流式卫生间双功能排气道系统，兼具机械排气和自然排气两种功能。采用导流式防火阀，止回功能通过在排气道内部设置特殊隔板及构造并与防火阀的共同作用来实现。排气系统性能遇到破坏时，防火阀门兼具应急强制止回功能，对停机层进行防回流保护。采用直排风帽，无任何旋转及活动性部件，可利用自然风作用产生拔气效果，具有防倒灌、当地防雨雪功能。
